產品型號：GD400HA
產品類型：數傳/聲控話音電臺
信道速率：4800/2400/1200bps
發射功率：高25W / 中8W
工作頻率：400～470MHz
體積：14.5×10.9×4.1cm
- 產品概述和特點
- 技術參數

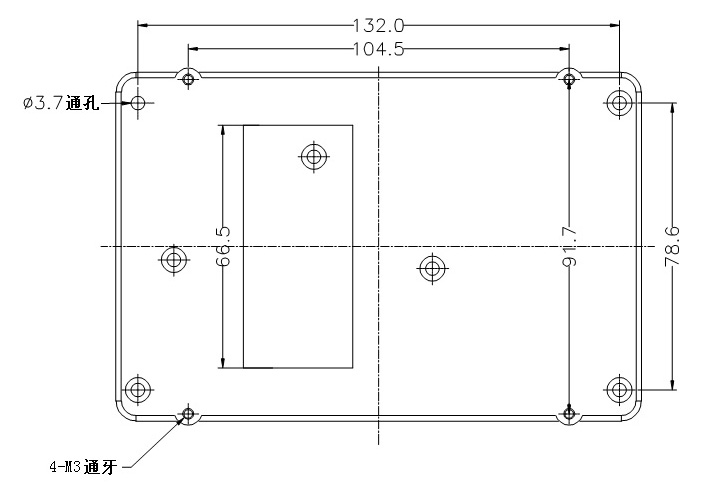

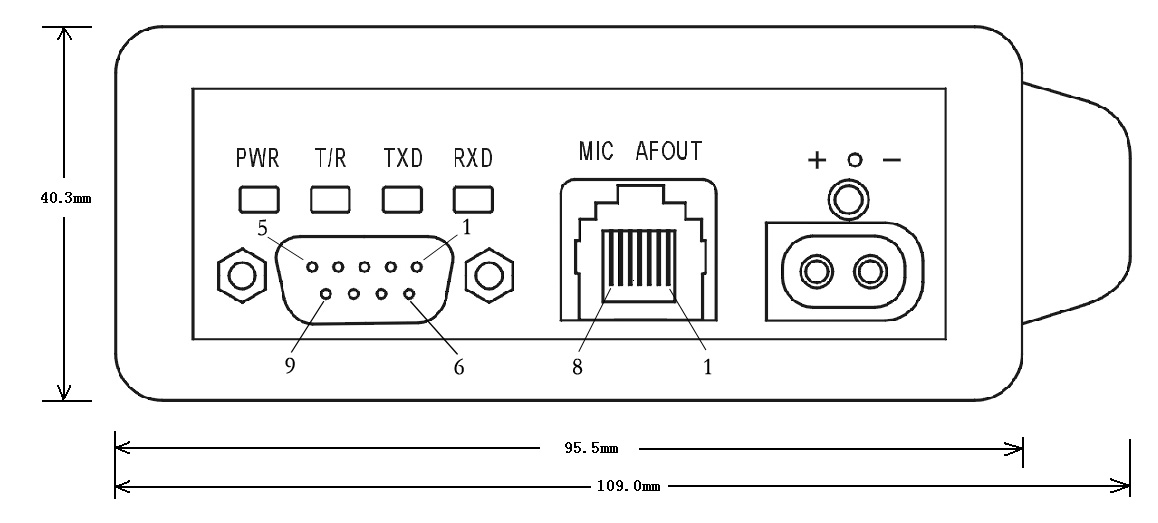

- 安裝尺寸
- 相關下載
- 相關配件
- 尋找類似產品
——GD400HA是工作于400MHz頻段的中低速數傳與聲控話音電臺，除支持空中速率可設置為4800、2400或1200bps的數據傳輸外，支持話音發送方以聲音啟動話音的發送。大多應用于無線數據采集與控制系統的主站和遠距離從站，發送較頻繁或單次發送時間較長的應用也常選用該電臺。本型號產品有25W高功率配置（GD400HA-25）和8W中功率配置（GD400HA-8）。
? 話音發送方不用按動發話按鍵，直接講話即可啟動話音發送；
? 9級可設置話音啟動電平，便于不同背景噪聲的應用場景；
? 散熱性能優良，適用于主站或大功率從站，以及大數據量發送；
? 通過設置軟件設定發射功率，提供5級可設置功率；
? 采用溫補頻率基準源，確保高穩定收發頻率；
? 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；
? 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；
? 采用頻率合成技術，通過設置軟件方便地設置頻率；
? 提供多種數據接口配置，方便連接各種外部設備進行數據傳輸；
? 透明數據傳輸，支持點對點、點對多點、靈活組網；
? 工業級產品設計，溫度范圍寬。
◆ 總體技術指標
| _頻率范圍 | _400～430MHz, 450～470MHz |
| _數字調制方式 | _MSK |
| _信道傳輸速率 | _4800/2400/1200bps可設置 |
| _信道間隔 | _25KHz |
| _頻率穩定度 | _±2.0ppm （-40～+70℃） |
| _信道總數 | _60 / 16 （出廠默認配置為16） |
| _數據接口 | _EIA-232，EIA-485，TTL |
| _數據接口模式 | _異步數據傳輸 |
| _接口數據結構 |
_1位起始位+8位數據+停止位
_或 1位起始位+8位數據+1位校驗位+停止位 _其中校驗位可通過計算機設置選擇為奇校驗或偶校驗 _默認1位停止位，可通過計算機設置為2位 |
| _數據接口速率 |
_60信道：38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置
_16信道：9600/4800/2400/1200bps，可通過計算機設置 |
| _額定電源電壓 | _直流12V（11～14V） |
| _電源消耗電流 |
_25W滿功率發射時 ＜5.5A @ 12V （高功率配置機型）
_8W滿功率發射時 ＜2.0A @ 12V （中功率配置機型） _接收時電流＜120mA _待機時電流＜90mA |
| _天線阻抗 | _50Ω |
| _體積 | _長×寬×高＝145mm×109mm×41mm |
| _接收靈敏度 | _≤0.2μV（12dB信納比） |
| _鄰道選擇性 | _≥70dB |
| _互調抑制 | _≥65dB |
| _雜散響應抑制 | _≥70dB |
| _接收失真 | _≤3% |
| _最大音頻輸出 | _≥0.5W @ 8Ω |
| _發射功率 |
_GD400HA-25高功率配置型—25W，可軟件設置為25W 、20、15W、10W、5W
_GD400HA-8中功率配置型—8W，可軟件設置為8W 、6W、4W、2W、1W |
| _最大頻偏 | _5KHz |
| _鄰道功率 | _≤-70dB |
| _雜散射頻分量 | _≤-70dB |
| _調制失真 | _≤2.5％ |
| _聲控啟動電平 | _5mV～18mV可軟件設置 |
◆測試程序1【串口調試助手V22.rar】
中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。
◆ 測試程序2【串口調試軟件sscom32.rar】
中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。
◆ 測試程序3【串口測試軟件PCommPro20.rar】
英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。
