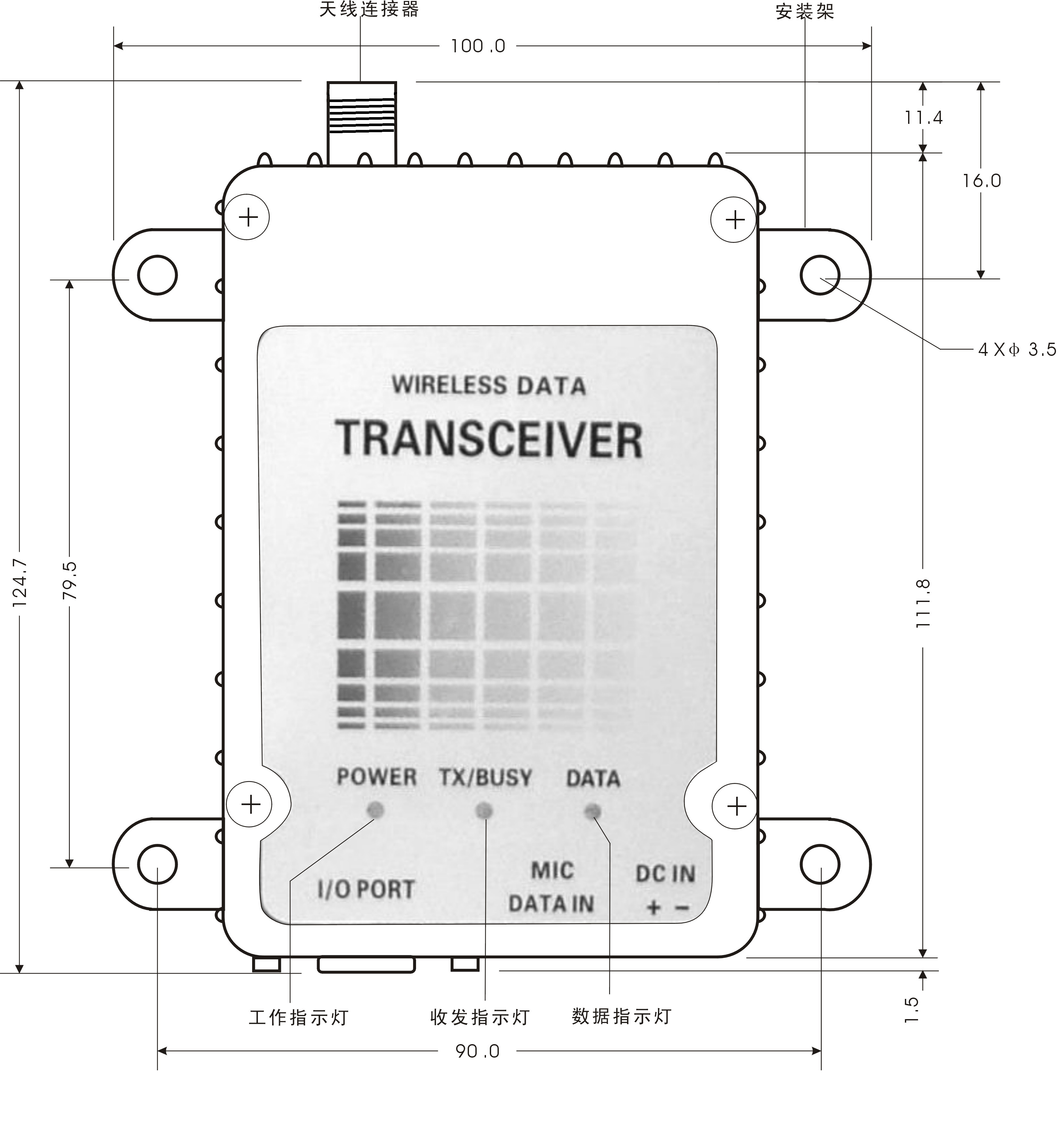

——GD230BA是工作于230MHz頻段的中低速數傳與聲控話音電臺，除支持空中速率可設置為4800、2400或1200bps的數據傳輸外，支持話音發送方以聲音啟動話音的發送。本產品體積小（僅12.5×7.6×3.4厘米），重量輕（僅370克），非常便于嵌入和二次集成。本型號產品有10W中功率配置（GD230BA-10）和1.5W小功率配置（GD230BA-1.5）。

? 話音發送方不用按動發話按鍵，直接講話即可啟動話音發送；

? 9級可設置話音啟動電平，便于不同背景噪聲的應用場景；

? 業內230MHz頻段體積最小的10W電臺；

? 通過設置軟件設定發射功率，提供5級可設置功率；

? 采用溫補頻率基準源，確保高穩定收發頻率；

? 電源指示燈、收發指示燈及數據指示燈使工作狀態一目了然；

? 精密壓鑄鋁結構配合專業的電路設計，抗干擾能力強；

? 采用頻率合成技術，通過設置軟件方便地設置頻率；

? 工業級產品設計，溫度范圍寬。

◆ 總體技術指標

_頻率范圍	_223～235MHz
_數字調制方式	_MSK
_信道傳輸速率	_4800/2400/1200bps可設置
_信道間隔	_25KHz
_頻率穩定度	_±2.0ppm （-40～+70℃）
_信道總數	_60 / 16 （出廠默認配置為16）
_數據接口	_EIA-232，EIA-485，TTL
_數據接口模式	_異步數據傳輸
_接口數據結構	_1位起始位+8位數據+停止位 _或 1位起始位+8位數據+1位校驗位+停止位 _其中校驗位可通過計算機設置選擇為奇校驗或偶校驗 _默認1位停止位，可通過計算機設置為2位
_數據接口速率	_60信道：38400/19200/9600/4800/2400/1200/600bps，可通過計算機設置 _16信道：9600/4800/2400/1200bps，可通過計算機設置
_額定電源電壓	_直流12V（11～14V）
_電源消耗電流	_中功率配置機型10W滿功率發射時 ＜1.8A @ 12V _低功率配置機型1.5W滿功率發射時 ＜0.7A @ 12V _接收時電流＜120mA _待機時電流＜90mA
_天線阻抗	_50Ω
_體積	_長×寬×高＝125mm×76mm×34mm

◆ 接收機主要技術指標

_接收靈敏度	_≤0.2μV（12dB信納比）
_鄰道選擇性	_≥70dB
_互調抑制	_≥65dB
_雜散響應抑制	_≥70dB
_接收失真	_≤3%
_最大音頻輸出	_≥0.5W @ 8Ω

◆ 發射機主要技術指標

_發射功率	_GD230BA-10中功率配置型—10W，可軟件設置為10W 、7.5W、5W、2.5W、1W _GD230BA-1.5低功率配置型—1.5W，可軟件設置為1.5W 、1W、0.6W、0.3W、0.1W
_最大頻偏	_5KHz
_鄰道功率	_≤-70dB
_雜散射頻分量	_≤-70dB
_調制失真	_≤2.5％
_聲控啟動電平	_5mV～18mV可軟件設置

◆ 測試程序1【串口調試助手V22.rar】

中文版串口測試軟件，支持四個串口（COM1～COM4），可發送和接收顯示ASCII字符、16進制數據和中文字符，支持串口無校驗、偶校驗和奇校驗。不需要安裝，可直接運行。缺點是不間斷接收數據時顯示速度慢。

◆ 測試程序2【串口調試軟件sscom32.rar】

中文版串口測試軟件，支持256個串口（COM1～COM256），可發送和接收顯示ASCII字符、16進制數據和中文字符。不需要安裝，可直接運行。缺點是不支持偶校驗和奇校驗。

◆ 測試程序3【串口測試軟件PCommPro20.rar】

英文版串口測試軟件，支持256個串口（COM1～COM256），穩定性非常好，支持串口無校驗、偶校驗和奇校驗。需要安裝后才能運行。缺點是無中文版。

◆ 標準配置

電源線

232串口線（僅232接口電臺）

485串口線（僅485接口電臺）

◆ 選配

天線

饋線

避雷器/轉接線

開關電源

手持通話器

寫頻器

接口轉換器
